DJC型波狀擋邊帶式輸送機
添加時間：2017-04-27
一、用途與特點：
DJC型波狀擋邊帶式輸送機與普通帶式輸送機相比，****特點是輸送傾角大，節約用地、節約設備基建投資，在場地狹小或老廠改造情況下尤為適用。它維修簡便，通用性強，是冶金、礦山、煤炭、港口、電廠、鍋爐、化工、建材等行業進行散料輸送的新型帶式輸送機，已在全國普遍推廣使用。
二、技術特征和主要參數：
1、使用環境溫度：-19℃~40℃.2、輸送物料特征：堆積密度r≤2.5t/m3；塊度A≤200mm；粘度不大。對一般輸送帶，溫度在80℃以下；輸送高溫物料時，選用耐熱膠帶。對于輸送特殊要求的物料，如具有酸、堿性、油類物質、有機溶劑等成分的物料，需采用相應材料的特殊擋邊輸送帶。
3、帶寬：B=500、650、800、1000、1200、1400（300、400也可選用）
4、帶速：0.4、0.8、1.0、1.25、1.6、2.0、2.5m/s七種規格；
5、輸送傾角0o~90 o
三、結構概述：

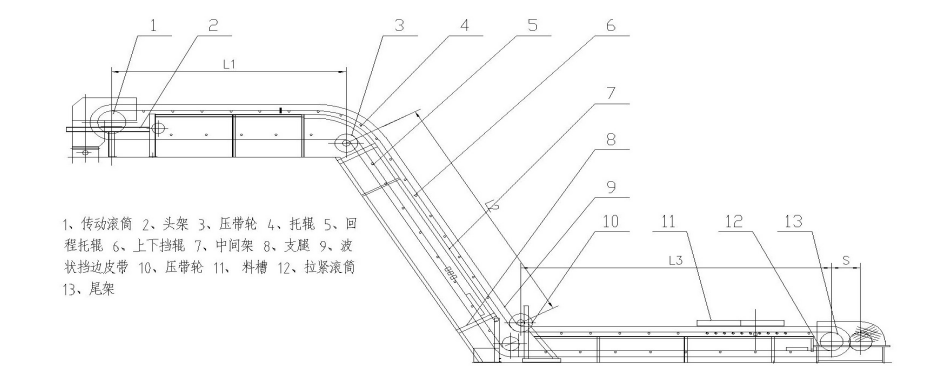

輸送機結構如圖：
|
帶寬B（mm）
|
500 |
650 |
800 |
1000 |
1200 |
1400 |
||||||||||
|
擋邊高H（mm） |
80 |
120 |
120 |
160 |
120 |
160 |
200 |
160 |
200 |
240 |
200 |
240 |
300 |
240 |
300 |
400 |
|
橫隔板高h(yuǎn)（mm） |
75 |
110 |
110 |
150 |
110 |
150 |
180 |
150 |
180 |
220 |
180 |
220 |
280 |
220 |
280 |
360 |
|
輸送量（m /h） |
104 |
260 |
500 |
800 |
1200 |
1600 |
||||||||||
|
帶速（m/s） |
0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 |
|||||||||||||||
|
允許傾角 |
0°—90°內任意角度 |
|||||||||||||||
|
功率（Kw） |
1.5—30 |
1.5—55 |
2.2—90 |
4—110 |
5.5—185 |
|||||||||||
